[심초음파 02] 대동맥 판막 질환 (1) 대동맥 판막 구조

[심초음파 02] 대동맥 판막 질환 (1) 대동맥 판막 구조







심초음파에서 보이는 정상 대동맥판막

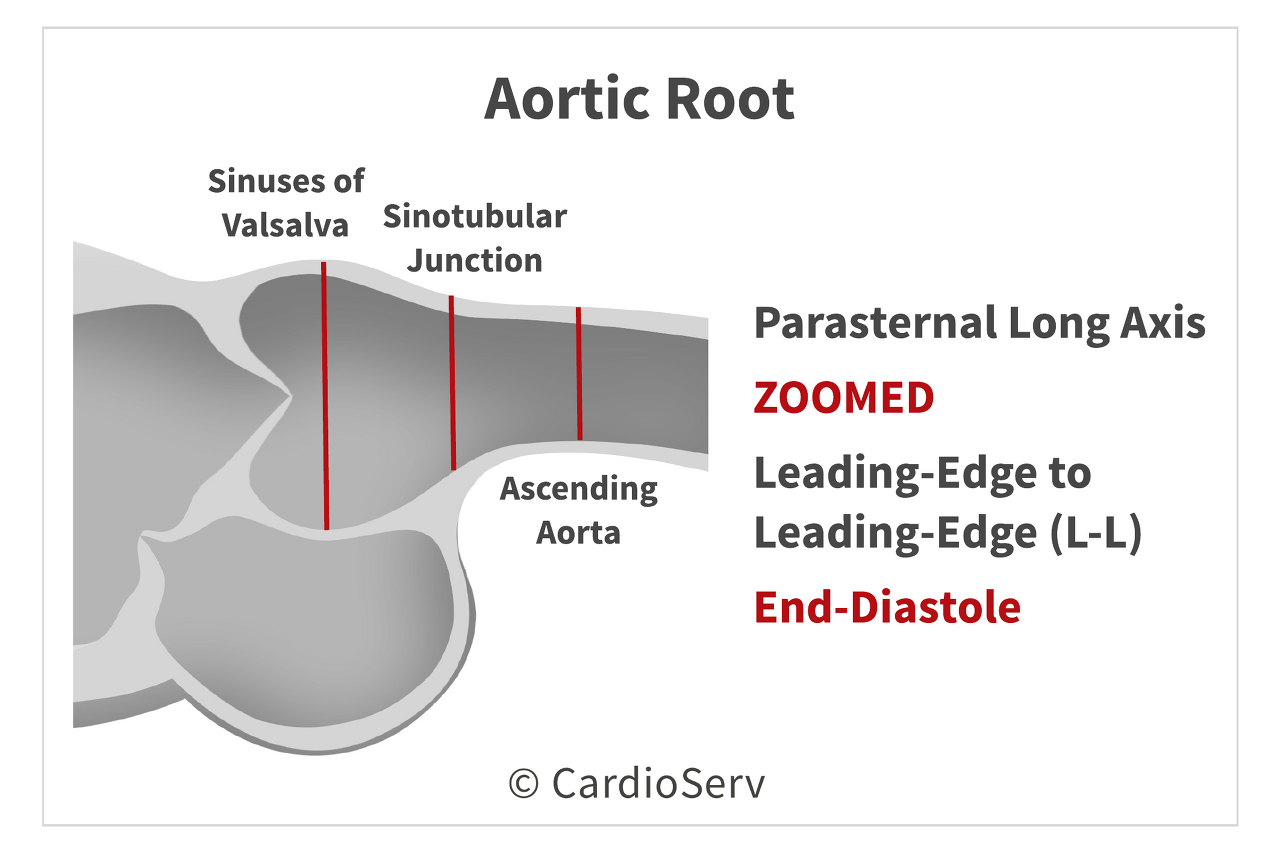

Parasternal long axis

  - 정상 대동맥판막은 종이처럼 얇다.



https://www.researchgate.net/figure/Standard-parasternal-long-axis-view_fig1_222187518

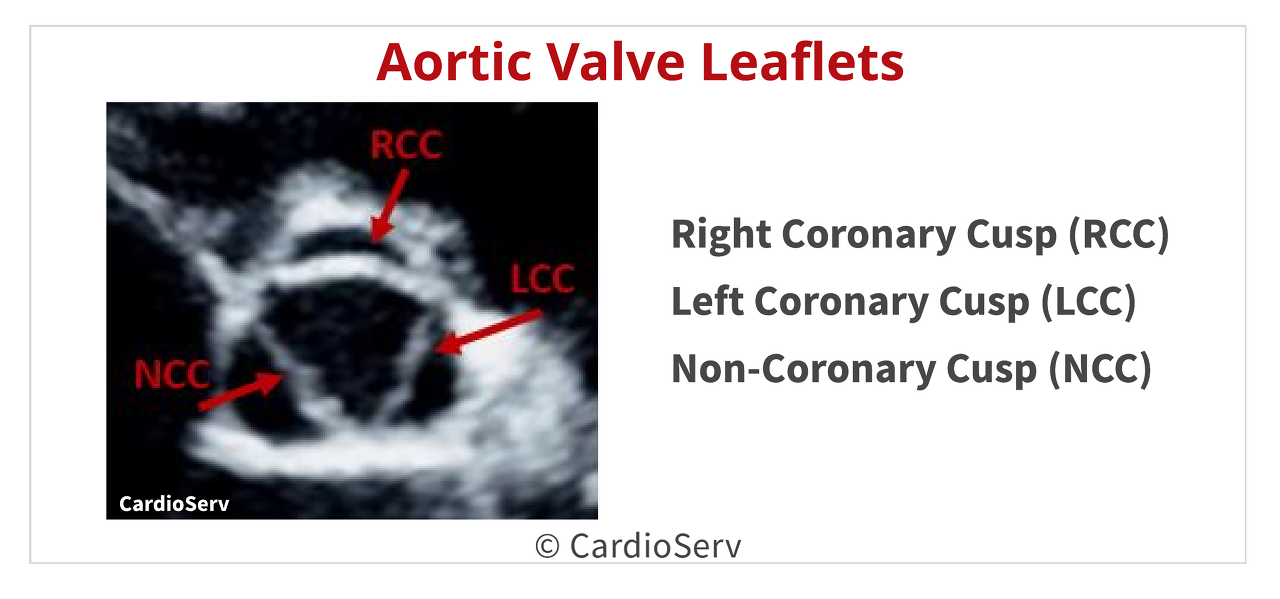

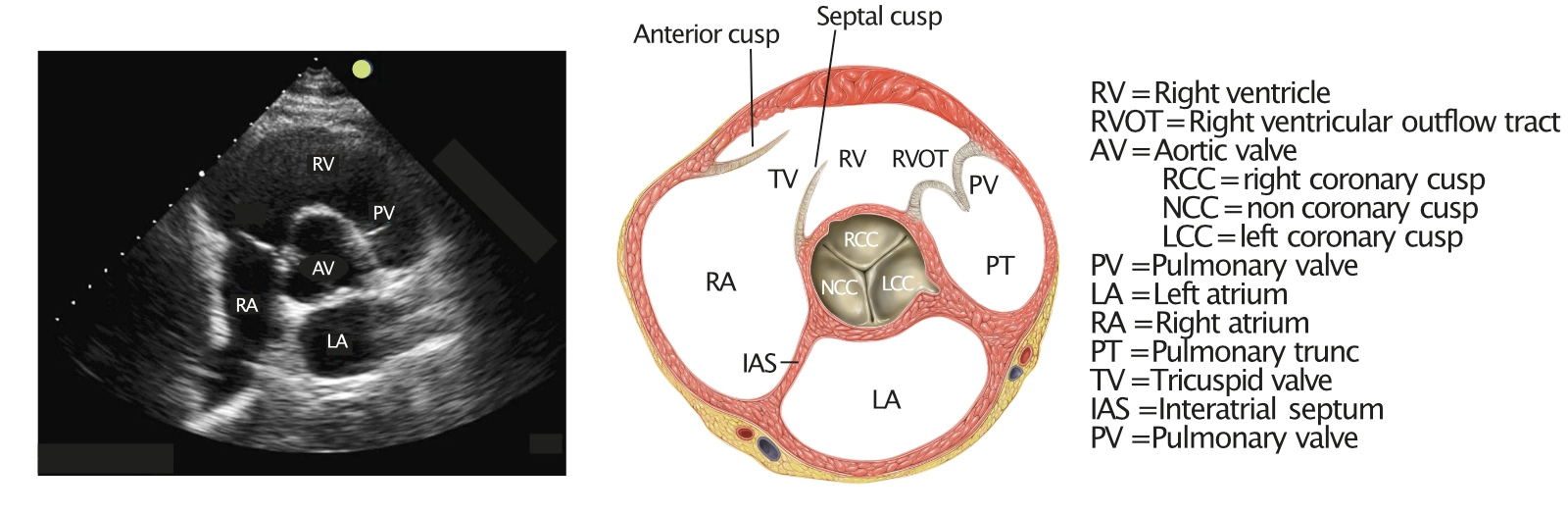

Parasternal short axis

  - Rt. coronary cusp

  - Lt. coronary cusp

  - non coronary cusp



https://www.cardioserv.net/echo-aortic-valve-anatomy/

https://www.cardioserv.net/echo-aortic-valve-anatomy/



https://e-echocardiography.com/page/page.php?UID=1429484742



https://ecgwaves.com/topic/aortic-valve-stenosis/

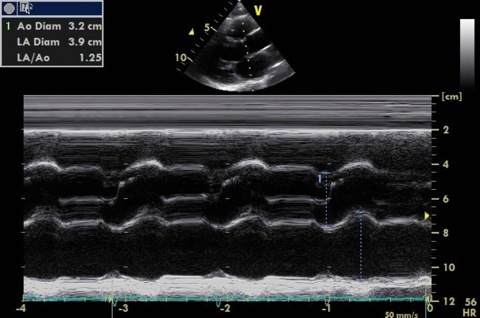

M-mode

  - 닫힐 때 한 줄로 보이는지 확인 가능.



http://www.icmteaching.com/ultrasound/echocardiography/practical/PLAX/





https://www.cardioserv.net/echo-aortic-valve-anatomy/

https://www.cardioserv.net/echo-aortic-valve-anatomy/









선천성 대동맥판 기형



(1) 단엽 대동맥판

(2) 이엽 대동맥판

(3) 사엽 대동맥판





이엽 대동맥판

- 가장 흔한 대동맥판막의 선천적 이상 (인구의 1~2%)



https://slideplayer.com/slide/5774569/



* Parasternal long axis view

이완기 : 대동맥판 첨판이 annular plane 뒤로 넘어간다.

수축기 : 대동맥판의 doming 은 첨판의 제한된 움직임을 시사한다.



* Parasternal short axis view

많은 경우 정상으로 발달되지 않은 commissure 인 raphe 가 관찰된다.

대동맥판의 이상은 대동맥류 또는 대동맥축착과 동반되어 있을 수 있다.

정상기능 (15%), 협착 (72%), 역류 (4%), 심내막염 (9%)
